OPPC光缆产品简介：
光纤复合相线OPPC（Optical Phase Conductor）是一种新型的电力特种光缆，是将光纤单元复合在相线中的光缆，具有相线和通信的双重功能，主要用于110kV以下电压等级，城郊配电 网、农村电网。 在中低压电网中，尤其是35 kV 以下的配电线路，有些是可不架设地线的，因此不可能安装OPGW。在所有的电网中，惟有相线是必不可少的，为了满足电力监控或光纤联网的要求，OPPC与 OPGW技术比较接近，在传统的相线结构中以合适的方法加入光纤单元，就成为光纤复合相线。

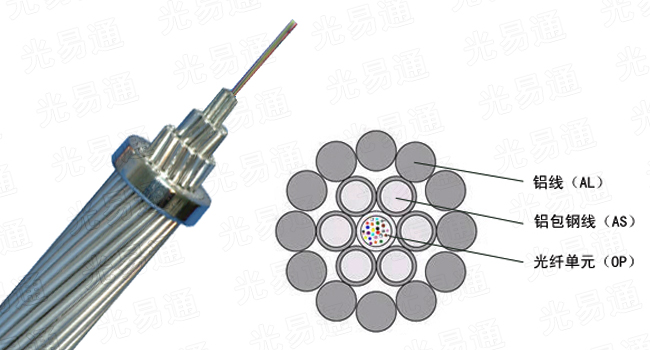

24芯OPPC光缆产品图片：
结构特点及应用：
·将传统输电导线中的一根或多根替换为不锈钢管光单元，使钢管光单元与(铝包)钢线、铝(合金) 线共同绞合形成OPPC
·用OPPC替代三相电力系统中的一相，形成由两根导线和一根OPPC组合而成输电线路。
·性能匹配：机械特性、电气特性与相邻两相导线匹配
·持续耐热：温度循环和通流试验验证可满足持续恒温
·本身无地线的中、高压等级输电线路，如10kV、35kV、66kV等
·不适宜架设OPGW或ADSS的输电线路
·中高压城网、农网通信改造，建设配网自动化提供光缆通道
24芯OPPC光缆参数：
光缆直径：16.00 mm
光缆重量：528 kg/km
标称抗张强度（RTS）：52.2 KN
杨氏模量（E-Modulus）：75.9 KN / mm2
最大允许工作应力 (MAT)：142.7 N / mm2
短路电流容量：241.0 kA2S
承载截面积：27.5 mm2 （AS 面积） / 118.9 mm2（AL 面积）
最小弯曲半径：320 mm（施工） / 240 mm（运行）
OPPC光缆规格型号参数表：
| 型号规格 |
直径 |
直径 |
重量 |
额定拉断力 |
承载截面积 |
最小弯曲半径 |
| mm |
mm |
kg/km |
kN |
AL |
AS |
施工 |
运行 |
| OPPC-24B1-85/20 |
13.50 |
13.50 |
381 |
34.4 |
84.52 |
18.48 |
320 mm |
240 mm |
| OPPC-24B1-90/50 |
16.10 |
16.10 |
654 |
82.0 |
91.89 |
52.39 |
| OPPC-24B1-110/25 |
15.40 |
15.40 |
499 |
45.7 |
110.84 |
25.30 |
| OPPC-24B1-120/25 |
16.00 |
16.00 |
535 |
49.5 |
118.89 |
27.53 |
| OPPC-24B1-150/25 |
17.40 |
17.40 |
602 |
52.8 |
148.66 |
25.30 |
| OPPC-24B1-150/30 |
17.60 |
17.60 |
645 |
64.5 |
147.26 |
29.85 |
| OPPC-24B1-185/25 |
19.00 |
19.00 |
699 |
58.5 |
183.78 |
25.30 |
| OPPC-24B1-185/40 |
19.65 |
19.65 |
801 |
79.6 |
184.73 |
37.17 |
| OPPC-24B1-210/30 |
20.40 |
20.40 |
816 |
74.3 |
209.10 |
29.85 |
| OPPC-24B1-230/45 |
21.80 |
21.80 |
952 |
87.7 |
226.43 |
45.78 |
| OPPC-24B1-240/50 |
22.50 |
22.50 |
1041 |
95.8 |
241.27 |
48.77 |
更多OPPC光缆产品，欢迎咨询
