OPPC光纤复合相线光缆，OPPC电力光缆

来源：本站原创　日期：2014年03月27日　查看：次

OPPC光缆结构：
OPPC光缆，Optical Phase Conductor（也称光纤复合相线光缆）。OPPC光缆主要由不锈钢管光纤单元、铝包钢线和电工铝线三部分组成。有中心管式和层绞式两种结构形式。OPPC光缆是将光纤单元复合在相线中的光缆，具有相线和通信的双重功能，主要用于110kV以下电压等级，城郊配电网、农村电网。

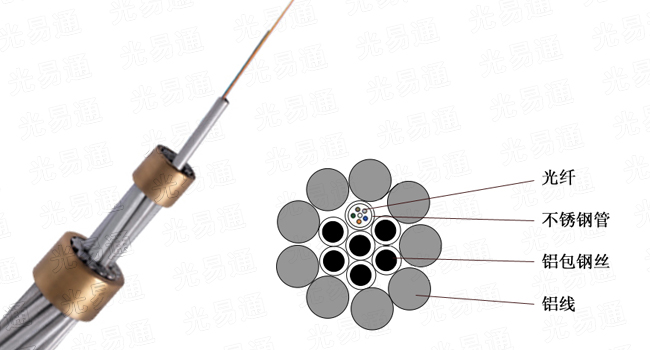

OPPC层绞式光缆产品图片：

OPPC光缆主要：用于中低压等级（如：10kV、35kV、66kV等）的输电线路中，也可以适用于部分超高压等级（如：110kV、220kV）的输电线路中。

OPPC光缆产品特性：
.将传统输电导线中的一根或多根替换为不锈钢管光单元，使钢管光单元与(铝包)钢线、铝(合金) 线共同绞合形成OPPC
.用OPPC替代三相电力系统中的一相，形成由两根导线和一根OPPC组合而成输电线路。
.性能匹配：机械特性、电气特性与相邻两相导线匹配
.持续耐热：温度循环和通流试验验证可满足持续恒温
.本身无地线的中、高压等级输电线路，如10kV、35kV、66kV等
.不适宜架设OPGW或ADSS的输电线路
.中高压城网、农网通信改造，建设配网自动化提供光缆通道

OPPC光缆型号规格参数表：

型号规格	配合导线型号	结构组成(根数×直径/导电率)					承载截面积		直径	重量	额定拉断力
型号规格	配合导线型号	中心	第一层	钢管夹单元	第二层	第三层	AL	AS	mm	kg/km	kN
OPPC-12B1 -85/20	LGJ-95/15	1×2.5/20AS	3×2.4/20AS +2×2.4/AL	1×2.4/12B1	10×3.1/AL	/	84.52	18.48	13.50	376	34.4
OPPC-12B1 -90/50	LGJ-95/55	1×3.5/14AS	5×3.3/14AS	1×3.2/12B1	13×3.0/AL	/	91.89	52.39	16.10	651	82.0
OPPC-12B1 -110/25	LGJ-120/20	1×2.4/20AS	5×2.3/20AS	1×2.2/12B1	8×4.2/AL	/	110.84	25.30	15.40	494	45.7
OPPC-12B1 -120/25	LGJ-120/25	1×2.5/20AS	5×2.4/20AS	1×2.4/12B1	8×4.35/AL	/	118.89	27.53	16.00	531	49.5
OPPC-12B1 -150/25	LGJ-150/25	1×2.4/20AS	5×2.3/20AS	1×2.2/12B1	11×2.6/AL	17×2.6/AL	148.66	25.30	17.40	598	52.8
OPPC-12B1 -150/30	LGJ-150/35	1×2.6/14AS	5×2.5/14AS	1×2.5/12B1	12×2.5/AL	18×2.5/AL	147.26	29.85	17.60	641	64.5
OPPC-12B1 -185/25	LGJ-185/25	1×2.4/20AS	5×2.3/20AS	1×2.2/12B1	10×3.0/AL	16×3.0/AL	183.78	25.30	19.00	695	58.5
OPPC-12B1 -185/40	LGJ-185/45	1×2.85/14AS	5×2.8/14AS	1×2.7/12B1	12×2.8/AL	18×2.8/AL	184.73	37.17	19.65	797	79.6
OPPC-12B1 -210/30	LGJ-210/35	1×2.6/14AS	5×2.5/14AS	1×2.5/12B1	10×3.2/AL	16×3.2/AL	209.10	29.85	20.40	812	74.3
OPPC-12B1 -230/45	LGJ-240/30	1×3.2/20AS	5×3.1/20AS	1×3.0/12B1	12×3.1/AL	18×3.1/AL	226.43	45.78	21.80	949	87.7
OPPC-12B1 -240/50	LGJ-240/55	1×3.3/14AS	5×3.2/14AS	1×3.2/12B1	12×3.2/AL	18×3.2/AL	241.27	48.77	22.50	1037	95.8
OPPC-24B1 -85/20	LGJ-95/15	1×2.5/20AS	3×2.4/20AS +2×2.4/AL	1×2.4/12B1	10×3.1/AL	/	84.52	18.48	13.50	381	34.4
OPPC-24B1 -90/50	LGJ-95/55	1×3.5/14AS	5×3.3/14AS	1×3.2/12B1	13×3.0/AL	/	91.89	52.39	16.10	654	82.0
OPPC-24B1 -110/25	LGJ-120/20	1×2.4/20AS	5×2.3/20AS	1×2.2/12B1	8×4.2/AL	/	110.84	25.30	15.40	499	45.7
OPPC-24B1 -120/25	LGJ-120/25	1×2.5/20AS	5×2.4/20AS	1×2.4/12B1	8×4.35/AL	/	118.89	27.53	16.00	535	49.5
OPPC-24B1 -150/25	LGJ-150/25	1×2.4/20AS	5×2.3/20AS	1×2.2/12B1	11×2.6/AL	17×2.6/AL	148.66	25.30	17.40	602	52.8
OPPC-24B1 -150/30	LGJ-150/35	1×2.6/14AS	5×2.5/14AS	1×2.5/12B1	12×2.5/AL	18×2.5/AL	147.26	29.85	17.60	645	64.5
OPPC-24B1 -185/25	LGJ-185/25	1×2.4/20AS	5×2.3/20AS	1×2.2/12B1	10×3.0/AL	16×3.0/AL	183.78	25.30	19.00	699	58.5
OPPC-24B1 -185/40	LGJ-185/45	1×2.85/14AS	5×2.8/14AS	1×2.7/12B1	12×2.8/AL	18×2.8/AL	184.73	37.17	19.65	801	79.6
OPPC-24B1 -210/30	LGJ-210/35	1×2.6/14AS	5×2.5/14AS	1×2.5/12B1	10×3.2/AL	16×3.2/AL	209.10	29.85	20.40	816	74.3
OPPC-24B1 -230/45	LGJ-240/30	1×3.2/20AS	5×3.1/20AS	1×3.0/12B1	12×3.1/AL	18×3.1/AL	226.43	45.78	21.80	952	87.7
OPPC-24B1 -240/50	LGJ-240/55	1×3.3/14AS	5×3.2/14AS	1×3.2/12B1	12×3.2/AL	18×3.2/AL	241.27	48.77	22.50	1041	95.8

湖南光联保持对以上参数的修改权，更多参数请拨打：0731-89722718

更多OPPC光缆产品，欢迎咨询
